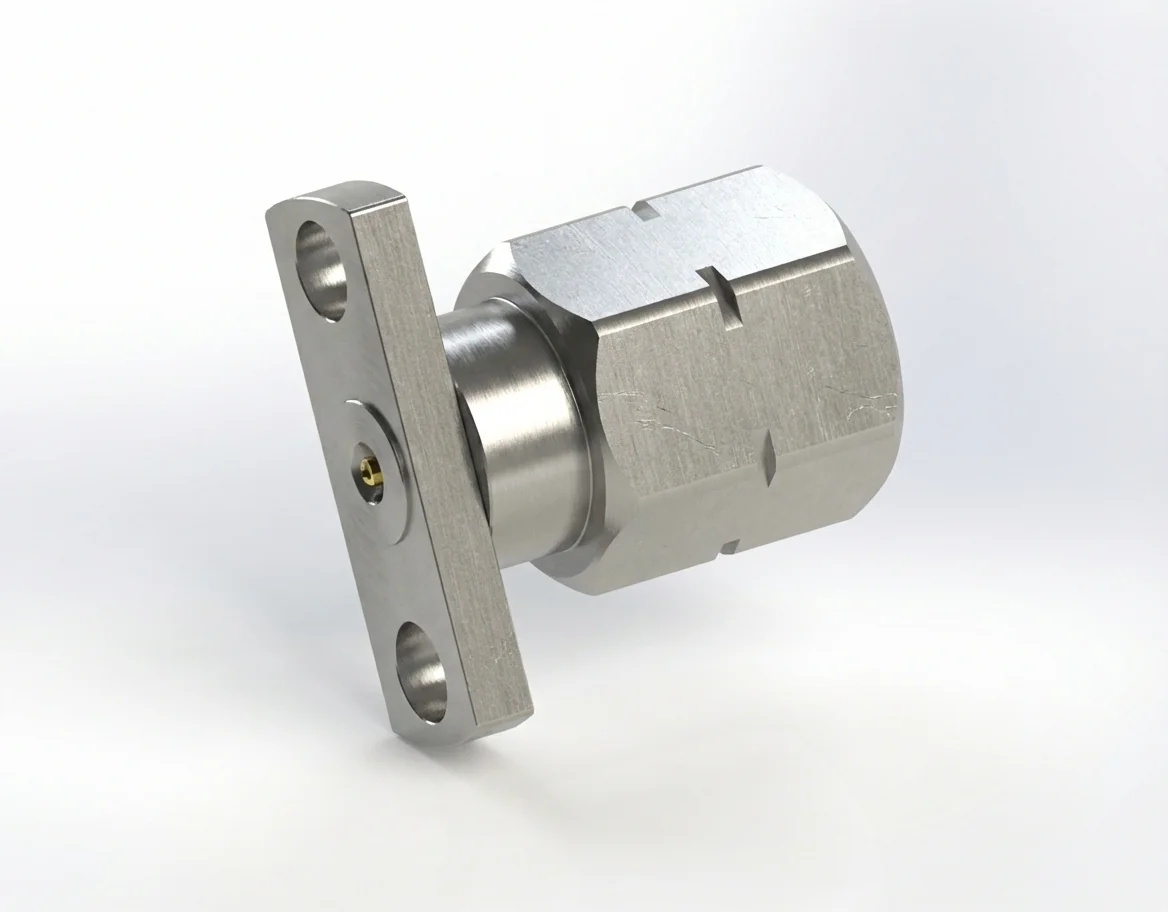

ВЧ-разъём 2,4 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,38 мм

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 2.4-JFD23

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия со штырём 0,38 мм и расстоянием между отверстиями 10,2 мм создан ради надёжной и повторяемой работы в компактных испытательных схемах. Работая при 50 Ом до 50 ГГц, этот заменяемый в полевых условиях разъём даёт исключительную электрическую и механическую целостность для ответственных лабораторных условий.

Низкий КСВН и повторяемое сочленение

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия обеспечивает КСВН ≤ 1,2 и вносимые потери ≤ 0,06 √F(ГГц) дБ, сохраняя малое отражение сигнала и неизменный импеданс даже после многих соединений. Штырь 0,38 мм повышает прочность и точность соосности.

Состав материалов и экологическая безопасность

Изготовленный из нержавеющей стали и позолоченной бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) противостоит износу и окислению. Полностью соответствует REACH и RoHS, он надёжно работает от −55 °C до +165 °C.

Применения в испытаниях и измерениях

Идеальный для модулей маршрутизации сигналов, аппаратуры частотной калибровки и компактных анализаторных схем, он без затруднений устанавливается на ВЧ-сборки с фланцевым монтажом на 2 отверстия ради надёжной интеграции.

Ответное гнездовое исполнение

2.4-JFD23 сочленяется с ВЧ-разъём 2,4 мм (гнездо) с фланцем на 2 отверстия — модель 2.4-K
