ВЧ-разъём 2,4 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 12,22 мм, диаметр штыря 0,23 мм

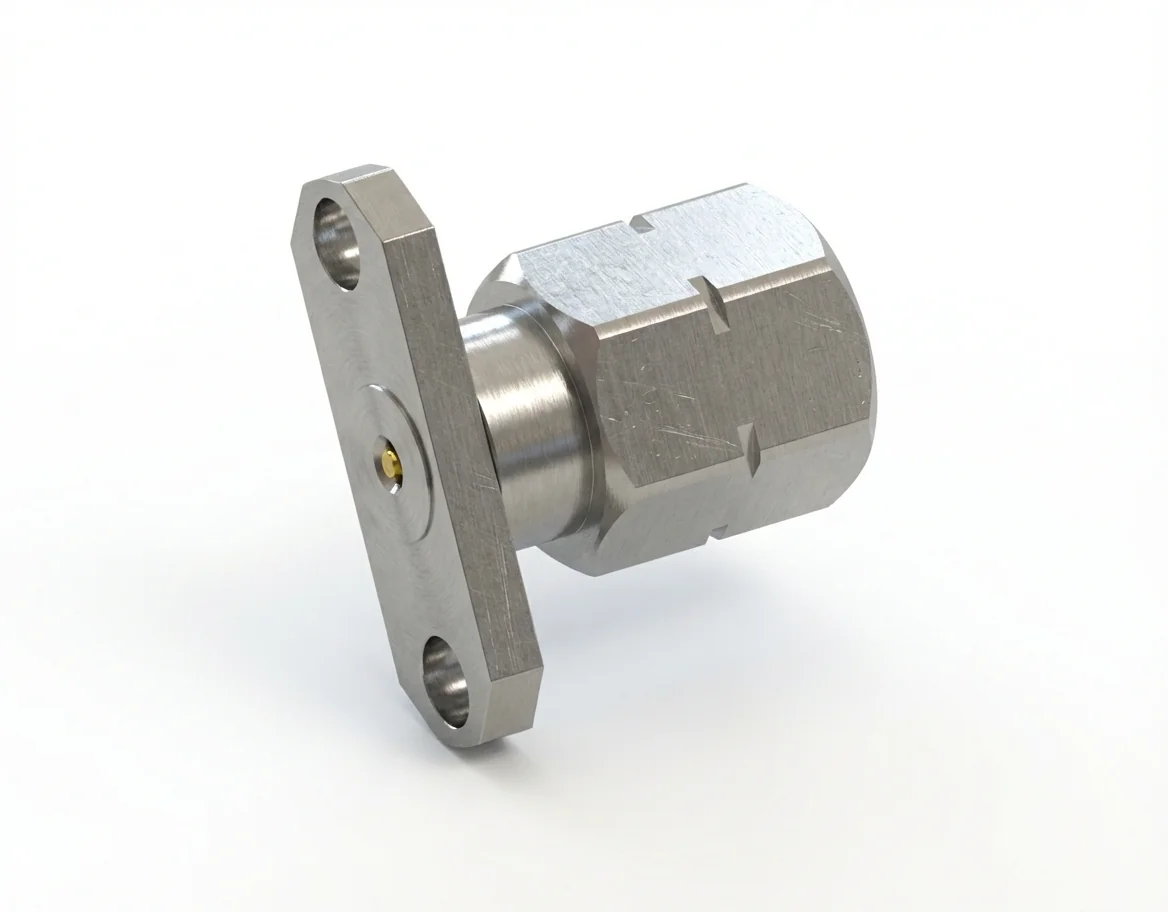

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия, заменяемый в полевых условиях — модель 2.4-JFD16

ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия со штырём 0,23 мм и расстоянием между отверстиями 12,22 мм построен для миниатюрных высокочастотных систем, которым нужны компактный монтаж и жёсткий электрический контроль. Работая от постоянного тока до 50 ГГц при 50 Ом, этот заменяемый в полевых условиях ВЧ-разъём обеспечивает стабильные характеристики и малые вносимые потери для измерений прецизионного класса.

Компактная геометрия и электрическая стабильность

Обладая КСВН ≤ 1,2 и вносимыми потерями ≤ 0,06 √F(ГГц) дБ, ВЧ-разъём 2,4 мм (штекер) с фланцем на 2 отверстия даёт минимальное отражение и отличную точность фазы. Его тонкий штырь 0,23 мм оптимизирован под сигнальные тракты малой мощности и высокоточную измерительную технику.

Материалы и соответствие требованиям

Точно обработанный из нержавеющей стали с позолоченными контактами из бериллиевой бронзы, фланцевый разъём 2,4 мм (штекер) даёт исключительную проводимость и долговременную износостойкость. Полностью соответствует REACH и RoHS, он сохраняет стабильные характеристики в диапазоне от −55 °C до +165 °C.

Применения и интеграция

Распространённая в модулях анализа цепей, кроссах распределения сигналов и миниатюрной испытательной оснастке, эта конструкция надёжно крепится к ВЧ-сборки с фланцевым монтажом на 2 отверстия там, где места мало, а точность необходима.

Совместимое ответное изделие

2.4-JFD16 рассчитан на сочленение с ВЧ-разъём 2,4 мм (гнездо) с фланцем на 2 отверстия — модель 2.4-KFD16. Другие ВЧ-разъёмы 2,4 мм ищите в разделе каталог ВЧ-разъёмов компании Mechanc.
