ВЧ-разъём 1,85 мм, штекер, прямой — для коаксиального кабеля CFS220

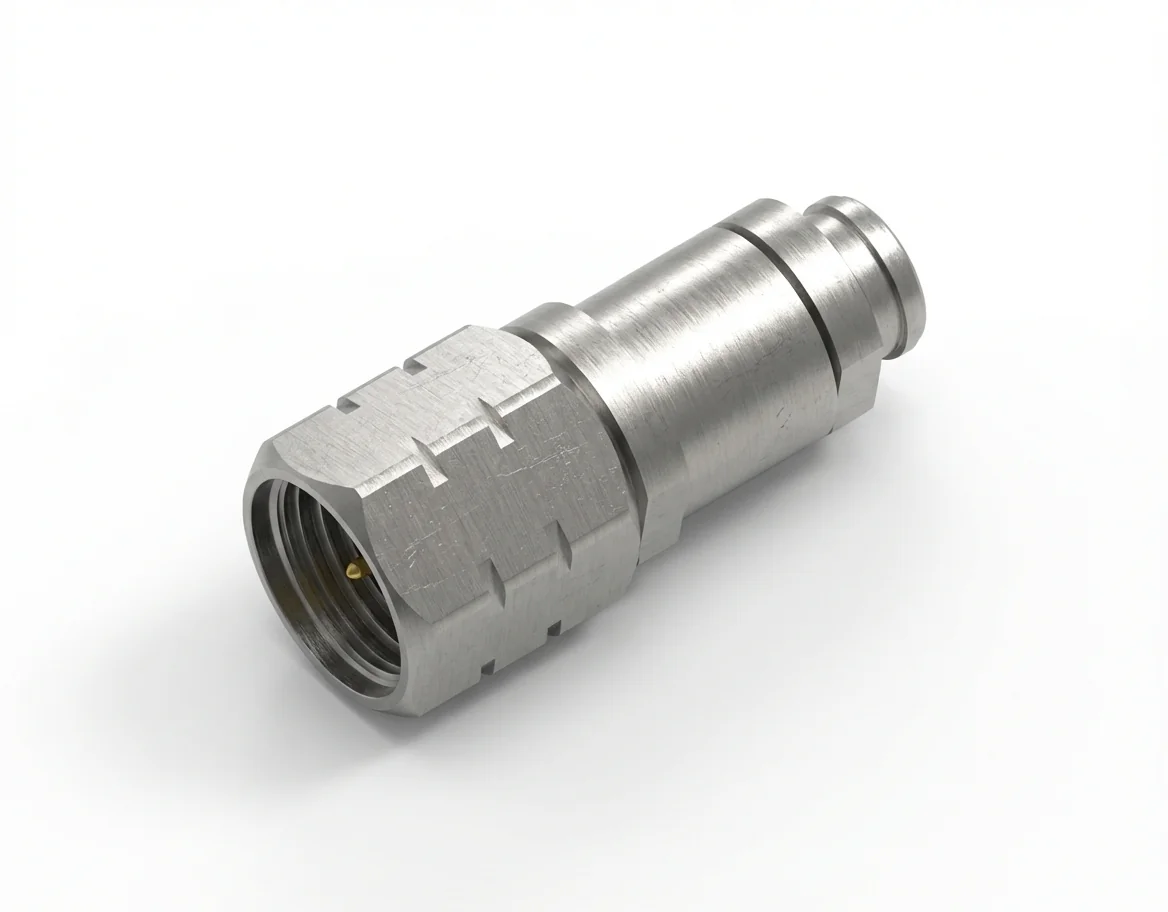

ВЧ-разъём 1,85 мм (штекер) прямой — кабельный монтаж, модель 1.85-JCFS220-1

ВЧ-разъём 1,85 мм (штекер) прямой для кабельного монтажа, модель 1.85-JCFS220-1, разработан для прецизионной высокочастотной передачи до 67 ГГц. Рассчитанный на коаксиальный кабель CFS220 со сверхмалыми потерями и стабильной фазой, он сохраняет импеданс 50 Ом при КСВН ≤ 1,25 и вносимых потерях ≤ 0,06 √f дБ. Этот разъём обеспечивает точную целостность сигнала и стабильное отслеживание фазы для требовательных СВЧ-испытаний и метрологических задач. Сопутствующие модели представлены в полном ассортименте разъёмов 1,85 мм.

Высокочастотная передача и электрическая точность

Разъём 1.85-JCFS220-1 отличается исключительными широкополосными характеристиками, сводя к минимуму рассогласование и отражение сигнала вплоть до 67 ГГц. Прецизионная геометрия интерфейса сохраняет стабильность фазы и воспроизводимый импеданс, обеспечивая неизменную точность измерений на протяжении многих калибровочных циклов.

Механическая целостность и свойства материалов

Выполненный из пассивированной нержавеющей стали и снабжённый позолоченным центральным контактом из бериллиевой бронзы, разъём 1.85-JCFS220-1 достигает выдающейся коррозионной стойкости, высокой долговечности и малого переходного сопротивления. Прочная конструкция разъёма допускает многократное сочленение без ухудшения ВЧ-характеристик. Другие прецизионные интерфейсы представлены в разделе ВЧ-разъёмы.

Кабельное исполнение и стабильность заделки

кабельное исполнение упрощает паяную заделку, сохраняя при этом точную соосность диэлектрика, что даёт минимальные потери сигнала и неизменную стабильность обратных потерь. Другие высокоточные способы заделки представлены в разделе разъёмы для кабельного монтажа.

Оптимальное сочетание с фазостабильными коаксиальными кабелями

В паре с кабелем коаксиальный кабель CFS220 со сверхмалыми потерями и стабильной фазой разъём 1.85-JCFS220-1 обеспечивает отличное отслеживание фазы, контролируемое затухание и долговременное постоянство измерений во всей полосе от постоянного тока до 67 ГГц — идеально для калибровочных наборов, векторных анализаторов цепей и прецизионных СВЧ-сборок.

Парное гнездовое исполнение см. в соответствующем изделии:

ВЧ-разъём 1,85 мм (гнездо) прямой — под коаксиальный кабель CFS220, модель 1.85-KCFS220-1
.
