ВЧ-разъём 1,85 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 9 мм, диаметр штыря 0,30 мм

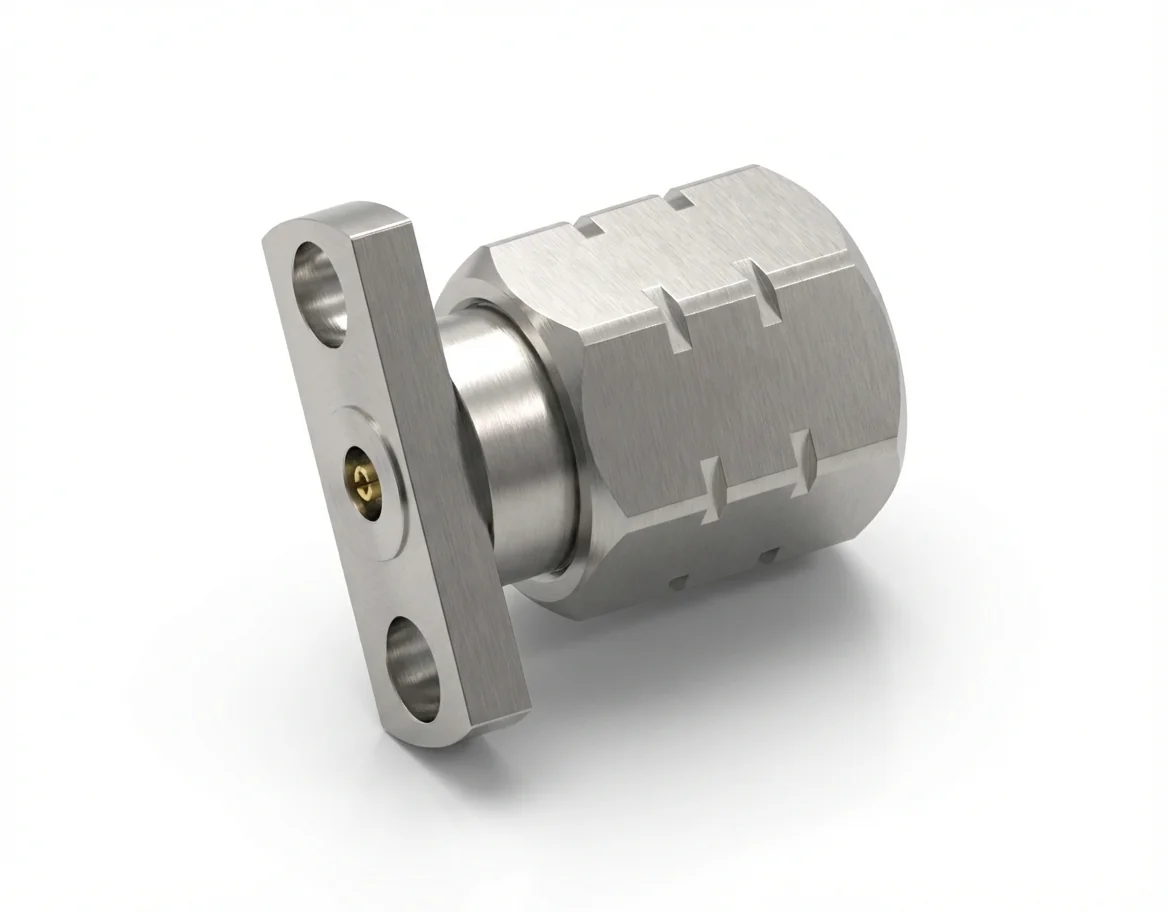

ВЧ-разъём 1,85 мм (штекер) с фланцем на 2 отверстия — заменяемый в полевых условиях, модель 1.85-JFD12

ВЧ-разъём 1,85 мм (штекер) с фланцем на 2 отверстия с расстоянием между отверстиями 9 мм и диаметром штыря 0,30 мм обеспечивает предельно стабильные электрические характеристики для широкополосных испытательных и измерительных систем. Рассчитанный на импеданс 50 Ом и частоты до 67 ГГц, разъём 1.85-JFD12 обеспечивает неизменную фазовую характеристику и низкое отражение в расширенных СВЧ-диапазонах. Подробнее о серии ВЧ-разъёмов Mechanc.

Электрические характеристики и контроль сигнала

ВЧ-разъём 1.85-JFD12 достигает КСВН ≤ 1,2 и вносимых потерь ≤ 0,06 √F(ГГц) дБ, сохраняя исключительную однородность импеданса и минимальные возвратные потери во всём частотном диапазоне. Прецизионно обработанный штекерный интерфейс 1,85 мм обеспечивает надёжное контактное усилие, что идеально для измерительных модулей, головок расширения частотного диапазона и калибровочных эталонов. Посмотрите всё семейство разъёмов 1,85 мм.

Геометрия фланца и структурная устойчивость

Фланцевая конфигурация на 2 отверстия с шагом 9 мм обеспечивает отличный механический баланс и точность соосности. Рассчитанная на воспроизводимую установку, она поддерживает прецизионное позиционирование опорной плоскости и равномерное распределение момента затяжки в требовательных лабораторных и полевых условиях.

Состав материалов и качество изготовления

Изготовленный из пассивированной нержавеющей стали с золочёным центральным контактом из бериллиевой бронзы, разъём 1.85-JFD12 обеспечивает высокую проводимость, долговечность и коррозионную стойкость. Жёсткие производственные допуски сохраняют коаксиальную симметрию и сводят к минимуму интермодуляционные эффекты. Каждое изделие полностью отвечает стандартам RoHS и REACH. Ознакомьтесь с нашими усовершенствованными заменяемые в полевых условиях разъёмы.

Сценарии применения и возможности индивидуального проектирования

ВЧ-разъём 1.85-JFD12 с фланцем на 2 отверстия оптимизирован для высокочастотных анализаторов, калибровочных модулей и прецизионных систем измерения параметров цепей. Mechanc оказывает инженерную поддержку по индивидуальным схемам расположения отверстий фланца, альтернативной обработке поверхности и специальным немагнитным материалам, чтобы удовлетворить строгие ВЧ- и климатические требования.

Соответствующее гнездовое исполнение см. в парном изделии: ВЧ-разъём 1,85 мм (гнездо) с фланцем на 2 отверстия — диаметр штыря 0,30 мм, модель 1.85-KFD12.
