ВЧ-разъём 1,85 мм, штекер, фланец с 2 отверстиями — заменяемый на месте, шаг отверстий 10,2 мм, диаметр штыря 0,30 мм

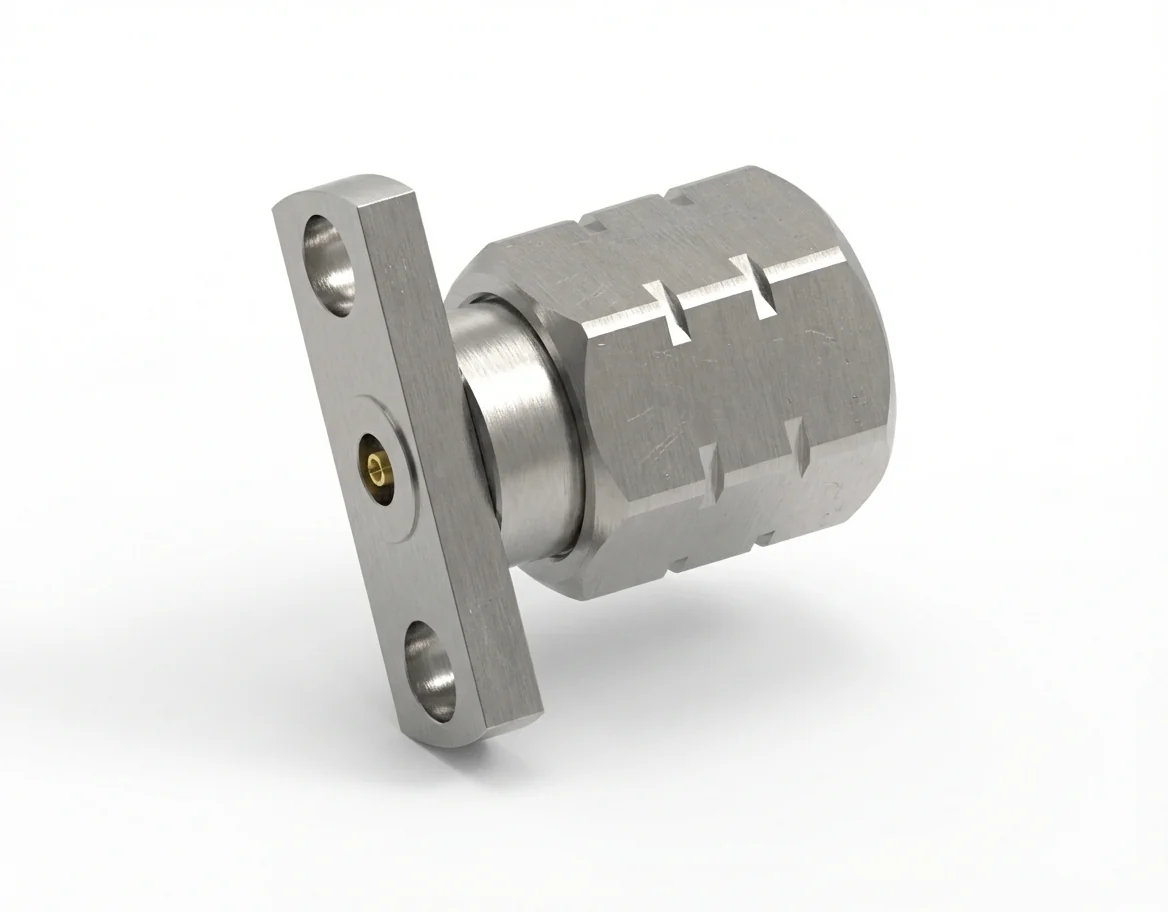

ВЧ-разъём 1,85 мм (штекер) с фланцем на 2 отверстия — заменяемый в полевых условиях, модель 1.85-JFD10

ВЧ-разъём 1,85 мм (штекер) с фланцем на 2 отверстия с расстоянием между отверстиями 10,2 мм и диаметром штыря 0,30 мм обеспечивает высокочастотную точность и надёжные механические характеристики. Рассчитанный на импеданс 50 Ом и непрерывную работу до 67 ГГц, разъём 1.85-JFD10 обеспечивает стабильную передачу с малыми потерями для требовательных ВЧ- и СВЧ-измерительных сред. Ознакомьтесь с полным ассортиментом ВЧ-разъёмов Mechanc.

Электрические характеристики и контроль импеданса

ВЧ-разъём 1.85-JFD10 достигает КСВН ≤ 1,2 и вносимых потерь ≤ 0,06 √F(ГГц) дБ, обеспечивая точное согласование импеданса и минимальные возвратные потери в широких полосах. Его штекерный интерфейс 1,85 мм даёт стабильность фазы и воспроизводимое качество контакта, что идеально для калибровочных модулей, анализаторов и систем расширения частотного диапазона. Подробнее о разъёмах 1,85 мм Mechanc.

Механическая конструкция и геометрия фланца

Фланцевая конфигурация на 2 отверстия с шагом 10,2 мм даёт компактное, лёгкое и виброустойчивое решение для модульных анализаторов и испытательных панелей. Симметричная конструкция фланца обеспечивает стабильную соосность опорной плоскости и механическую целостность при повторных циклах соединения и температурных колебаниях.

Состав материалов и целостность контакта

Изготовленный из пассивированной нержавеющей стали и оснащённый золочёным центральным контактом из бериллиевой бронзы, разъём 1.85-JFD10 сочетает высокую прочность, отличную электропроводность и коррозионную стойкость. Прецизионно обработанные детали обеспечивают жёсткий коаксиальный допуск и низкую интермодуляцию. Все детали соответствуют RoHS и REACH. Похожие модульные типы представлены среди наших заменяемые в полевых условиях разъёмы.

Применения и индивидуальная разработка

ВЧ-разъём 1.85-JFD10 с фланцем на 2 отверстия применяется в метрологических приборах, калибровочных интерфейсах и высокочастотных анализаторах, которым нужны неизменно низкий КСВН и прецизионная соосность. Mechanc предлагает инженерные решения под задачу, включая изменение размеров фланца, альтернативную обработку поверхности и немагнитные материалы для специализированных ВЧ-условий.

Соответствующий гнездовой интерфейс см. в парном изделии: ВЧ-разъём 1,85 мм (гнездо) с фланцем на 2 отверстия — диаметр штыря 0,30 мм, модель 1.85-KFD10.
