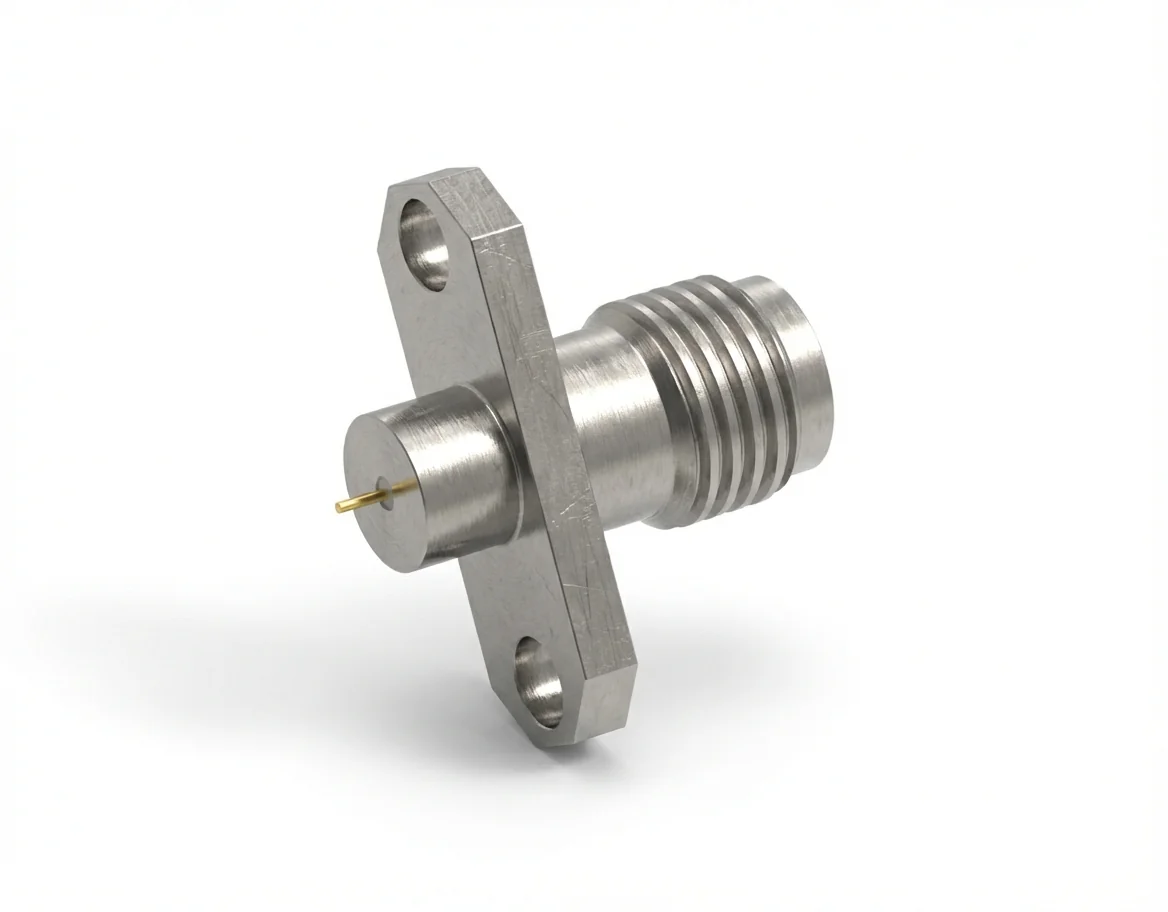

2.92mm 암 2홀 플랜지 마운트 RF 커넥터 – 솔더 부착, 홀 간격 12.2mm, 핀 직경 0.3mm, 스터브 터미널

2.92mm 암 2홀 플랜지 마운트 RF 커넥터 – 솔더 부착, 모델 2.92-KFD33

0.30 mm 핀과 12.2 mm 홀 간격을 갖춘 2.92mm 암 2홀 플랜지 마운트 RF 커넥터 는 솔더 부착과 고주파 성능을 위해 정밀하게 설계되었습니다. 50 Ω 임피던스 로 DC부터 40 GHz 까지 동작하며, 이 커넥터는 까다로운 RF 및 마이크로파 시스템에서 안정적인 전송과 낮은 삽입 손실을 보장합니다.

뛰어난 전기적 정밀도

VSWR ≤ 1.15 와 0.06 √F(GHz) dB 이하의 삽입 손실을 제공하는 2.92mm 암 2홀 플랜지 마운트 RF 커넥터 는 광대역 용도 전반에서 뛰어난 반사 손실 제어와 신호 무결성을 유지합니다. 스터브 단자 구성은 정밀한 솔더 부착과 견고한 전기적 접지를 뒷받침합니다.

내구성 있는 재료와 환경 규정 준수

스테인리스강 으로 금도금 베릴륨 구리 접점 과 함께 제작된 2.92mm 암 플랜지 커넥터 는 탁월한 내식성, 전기적 안정성, 장기 신뢰성을 제공합니다. 완전히 REACH 및 RoHS 준수 하여 기계적 응력이나 반복적인 열 사이클 아래에서도 −55 °C부터 +165 °C까지 믿을 수 있는 동작을 보장합니다.

고주파 시스템에서의 응용

12.2 mm 2홀 플랜지 구성은 레이더 교정, 벡터 네트워크 분석기, 고속 계측 장비에 사용되는 2홀 플랜지 마운트 RF 커넥터 와의 통합을 지원합니다. 솔더 부착은 영구적이고 진동에 강한 성능을 보장합니다.

맞춤형 RF 커넥터 설계 옵션

Mechanc는 광대역 및 정밀 시험 환경을 위해 설계된 2.92 mm RF 커넥터 의 전체 제품군을 제공합니다. 호환되는 솔더, 현장 교체형, 플랜지 마운트 솔루션은 RF 커넥터 카탈로그 에서 살펴보십시오.
