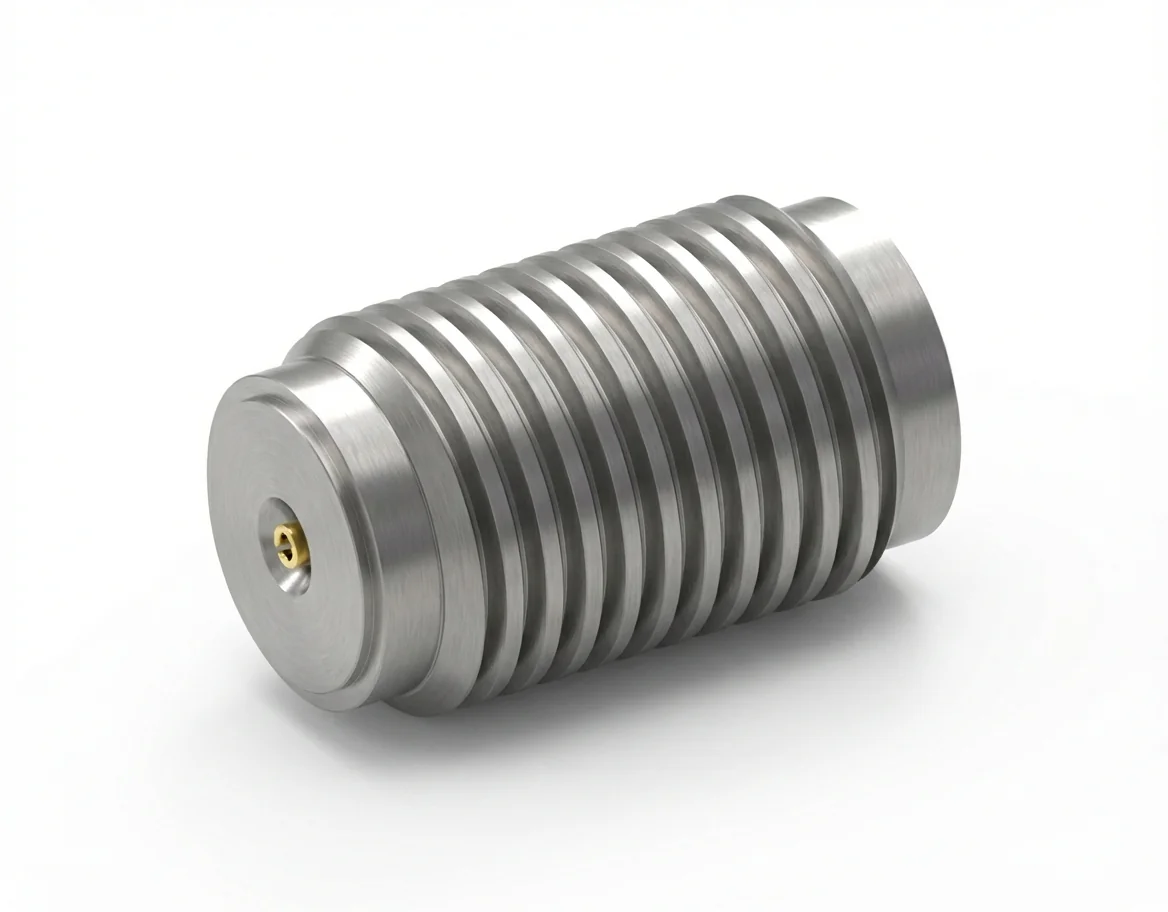

2.92mm メス 現場交換可能 RF コネクタ – ねじ込みマウント、ピン径 0.3mm

2.92mm メス フィールド交換型 RF コネクタ – ねじ込みマウント、モデル 2.92-KSS1

0.3 mm ピンとねじ込みマウント設計を備えた 2.92mm メス フィールド交換型 RF コネクタ は、高周波の相互接続システムに卓越した精度と信頼性をもたらします。50 Ω のインピーダンスと 40 GHz までの周波数動作に向けて設計されたこのコネクタは、広帯域のマイクロ波および測定環境にわたって一貫した性能を確保します。

高周波での電気的安定性

VSWR ≤ 1.15 と 0.06 √F(GHz) dB 以下の挿入損失をもたらす 2.92mm メス フィールド交換型コネクタ は、要求の厳しい RF 用途において信号品質と低い反射を保ちます。そのねじ結合構造は、モジュール式および校正グレードのシステムにおいて優れた接地と再現性のある接続精度をもたらします。

堅牢な材料設計とコンプライアンス

不動態化ステンレス鋼から金メッキ ベリリウム銅接点とともに製造された 2.92mm フィールド交換型 RF コネクタ は、高い耐久性、耐食性、そして低い相互変調をもたらします。完全に REACH および RoHS に準拠 しており、変動する機械的応力のもとで −55 °C から +165 °C までの安定した動作に対応します。

精密測定と計測での用途

このフィールド交換型 RF コネクタは、再利用性と機械的な一貫性が不可欠となるマイクロ波計測、レーダー試験インタフェース、そして精密測定システムに理想的です。ねじ込みマウント構成は、確実な固定と長期的な電気的信頼性を確保します。

カスタム RF コネクタの選択肢

Mechanc の2.92 mm RF コネクタの製品群には、ねじ込み式、フランジ式、はんだ付け式の各仕様があり、柔軟なシステム実装に対応します。用途の技術的および機械的な要件に合う構成を選ぶには、RF コネクタ カタログの全体をご覧ください。
